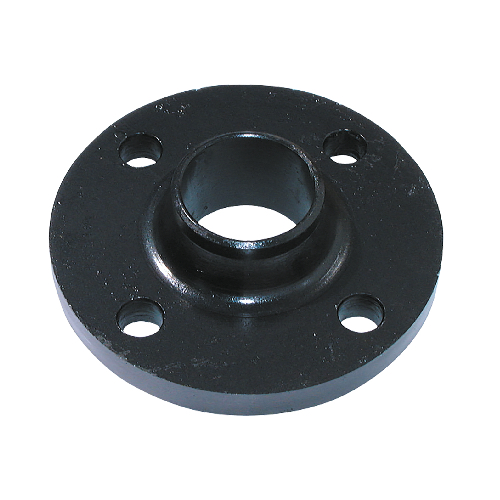

DN32 (1"1/4 NB) SCHEDULE 40 ASA300 WELD NECK FLANGE A105N
Technical Specification
Product Code
CS-NB-FLA-32-RF-WN-S40-300-A105N
Size (Inch)
1"
Outside Diameter (mm)
42.20mm
Weight
2.6 KG
Outside diameter (O): 133.3mm
Flange thickness (C): 19.0mm
Hub height (X): 63.5mm
Length through hub (A): 42.1mm
Bolt circle diameter (K): 98.5mm
Overall height (Y): 65.0mm
Raised face thickness (RF): 1.5mm
Bore (B): 63.5mm
Number of bolt holes: 4
Bolt hole diameter: 19.0mm
Approx. weight: 2.6kg
Internal Reference:
CS-NB-FLA-32-RF-WN-S40-300-A105N
Specifications
| Size (Inch) | 1" |
| Outside Diameter (mm) | 42.20mm |
